安川伺服驱动 |
|

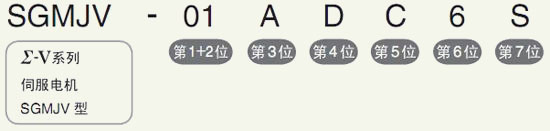

伺服电机 SGMJV 耐环境型 型号判别方法
| ● 第1+2位：额定输出 |
|
● 第3位：电源电压 |
| 符号 |
规格 |
| 01 |
100W |
| 02 |
200W |
| 04 |
400W |
| 08 |
750W |
|
|
|
| |
|
|
| ● 第4位：串行编码器 |
|
● 第5位：设计顺序 |
|
|
|
| |
|
|
| ● 第6位：轴端 |
|
● 第7位：选配件 |
|
|
| 符号 |
规格 |
| E* |
带油封、带保持制动器(DC24V) |
| S* |
带油封 |
|
*： |
与本公司以往带油封产品不同，同时适用于通常环境和油污环境。 |
伺服电机 SGMJV 耐环境型 额定值和规格
额 定 时 间：
|
连续
|
耐 热 等 级：
|
B
|
振 动 等 级：
|
V15
|
绝 缘 耐 压：
|
AC1500V 1分钟
|
绝 缘 电 阻：
|
DC500V，10MΩ以上
|
保 护 方 式：
|
全封闭自冷式IP65（轴贯通部分除外）
|
使用环境温度：
|
0～40°C
|
使用环境温度：
|
20～80%（不得结露）
|
励 磁 方 式：
|
永磁式
|
连 接 方 式：
|
直接连接
|
安 装 方 式：
|
法兰式
|
旋 转 方 向：
|
正转指令下从负载侧看时
为逆时针方向（CCW）旋转 |
电压
|
200V
|
伺服电机型号 SGMJV-
|
01A
|
02A
|
04A
|
08A
|
额定输出*1
|
W
|
100
|
200
|
400
|
750
|
额定转矩*1,*2
|
N·m
|
0.318
|
0.637
|
1.27
|
2.39
|
瞬时最大转矩*1
|
N·m
|
1.11
|
2.23
|
4.46
|
8.36
|
额定电流*1
|
Arms
|
0.84
|
1.6
|
2.7
|
4.7
|
瞬时最大电流*1
|
Arms
|
2.9
|
5.8
|
9.3
|
16.9
|
额定转速*1
|
min-1
|
3000
|
最高转速*1
|
min-1
|
6000
|
转矩参数
|
N·m/Arms
|
0.413
|
0.435
|
0.512
|
0.544
|
转子转动惯量
|
×10-4kg·m2
|
0.0655
(0.0812)
|
0.259
(0.323)
|
0.442
(0.506)
|
1.57
(1.74)
|
额定功率变化率*1
|
kW/s
|
15.2
|
15.7
|
36.5
|
36.3
|
额定角加速度*1
|
rad/s2
|
47800
|
24600
|
28800
|
15200
|
配套伺服单元
|
SGDV-
|
R90A
|
1R6A
|
2R8A
|
5R5A
|
*1：
|
这些项目及转矩-转速特性值是与SGDV型伺服单元组合后运行时，电枢线圈温度为100°C时的值。其他是在20°C时的值。
|
*2：
|
额定转矩表示安装在下述尺寸的铝制散热片上且在环境温度为40°C时的连续容许转矩值。
SGMJV-01A型：200×200×6mm
SGMJV-02A，-04A，-08A型：250×250×6mm
|
（注）
|
（）内的数值为带保持制动器电机的值。
|

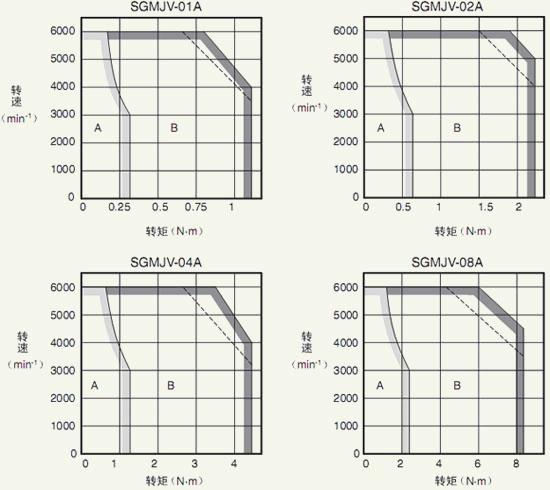

伺服电机 SGMJV 转矩-转速特性
|
A：连续使用区域 B：反复使用区域(注3)
|
|
（注）
|
1 反复使用区域中的实线表示三相200V、单相230V输入时的特性；虚线表示单相200V输入时的特性。
|
|
2 反复区域的特性会因电源电压而变动。
|
|
3 若反复使用时的有效转矩在额定转矩以内，则可在反复使用区域内使用。
|
|
4 对于超过20m的伺服电机主回路电缆，其电压将会增大，反复使用区域会变窄，敬请注意。
|
|
|
